DVR을 이용한 CCTV 시스템 구축사례

편의점 CCTV 시스템

편의점에서는 일반적으로 4채널 DVR을 사용해 소규모 CCTV 시스템을 구축하는데, 제품 구성으로는 4개의 카메라, 4채널 DVR과 모니터로 구성되며, 편의점 관리인의 경우 인터넷을 통해 집에서도 감시 및 재생이 가능하다. 카메라 위치는 주로 계산대, 출입문과 상품 진열대를 비추는 곳에 위치하며, 계산대는 항시 녹화를 하고, 나머지는 움직임감지 녹화기능을 사용한다.

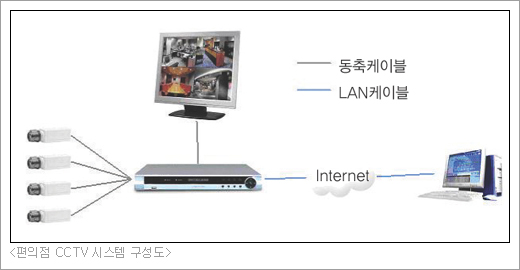

위 그림에서 DVR은 4개의 카메라로부터의 영상을 받아 저장하고, 이를 4분할 화면으로 구성해 모니터로 표출한다. 또한, 인터넷 환경이 구축돼 있다면 점주는 집에서 DVR에 접속해 편의점의 상황을 확인할 수 있으며, 녹화된 영상을 재생할 수 있다.

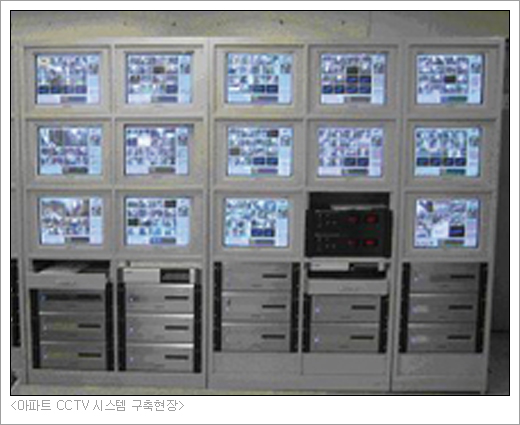

아파트 CCTV 시스템

아파트의 경우 카메라는 주로 지하주차장, 엘리베이터, 쓰레기 분리수거장, 어린이 놀이터에 설치되며, 어떤 경우는 주민의 동의를 얻어 주거침입방지 차원에서 아파트 복도에도 설치되고 있다. 또한, 외곽지역에는 PTZ 카메라를 설치하는 경우가 많다. 전체적인 구성요소는 다수의 카메라와 소량의 PTZ 카메라, 다수의 16채널 DVR, 다수의 모니터가 있으며, PTZ 카메라 제어를 위해 CCTV용 키보드가 필요하다.

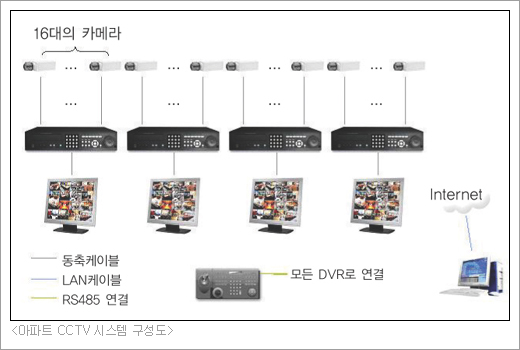

위 그림은 4대의 DVR만 사용하는 경우이다. 각 DVR은 16개의 카메라 영상을 입력 받아 16분할 화면을 모니터로 보여주며, 모든 DVR은 인터넷으로 연결돼 있어 관리자는 PC를 이용해 원격 감시 및 제어가 가능하다. PTZ 카메라가 있을 경우 DVR에서 RS-485(혹은 RS-422)를 각 PTZ 카메라로 연결하거나 CCTV용 키보드에서 각 PTZ 카메라로 연결해 제어한다. CCTV용 키보드가 없는 경우 원격 소프트웨어를 사용해 PTZ 제어가 가능하다.

<글: 박정웅 아이디스 제품기획팀 대리>

[월간 시큐리티월드 통권 제118호(info@boannews.com)]
