사회불안 증가와 영상감시 시스템 진화의 상관관계

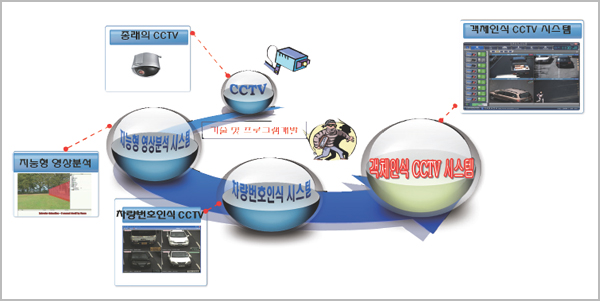

CCTV 시스템의 발전 방향

CCTV 관련 산업의 규모가 날로 커져가면서 CCTV 관련 분야의 기술도 다양하게 발전하고 있는 추세다. 그 중에서도 지자체를 중심으로 방범용 CCTV, 어린이 보호구역 CCTV, 우범·이면도로 CCTV, 통합관제 시스템 등 다양한 분야의 발전이 이뤄지고 있는 추세다. 이러한 가운데 최근에는 초창기의 단순 모니터링 및 녹화 기능만을 갖고 있던 CCTV에서 벗어나 지능형 영상분석, 차량번호인식, 객체인식 등의 다양한 지능형 기능을 갖춘 최첨단 CCTV 시스템 등이 구축되고 있다.

그렇다면 이러한 지능형 기능은 CCTV에 어떻게 적용되며 구동되는지 한 번 알아보자.

지능형 객체인식 CCTV 시스템의 구성. 지형형 객체인식 CCTV 시스템은 크게 촬상부, 정보처리부, 통합관제부로 구성된다.

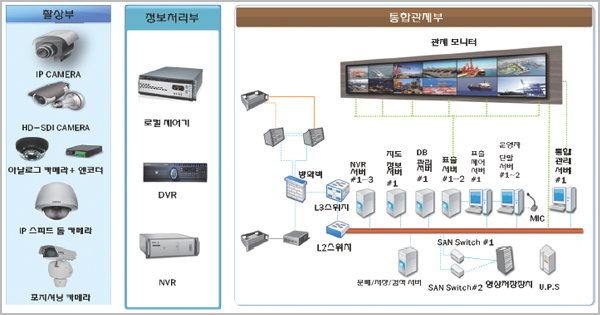

지능형 CCTV 시스템의 구성

촬상부의 구성

지능형 객체인식 CCTV 시스템을 구성하기 위한 촬상부는 IP 카메라, HD-SDI 카메라, 아날로그 카메라 등의 고정형 카메라 및 팬/틸트/줌 기능을 지원하는, 스피드 돔 카메라, 포지셔닝 카메라 등 기존에 있던 다양한 종류의 카메라를 활용할 수 있다.

정보처리부의 구성

정보처리부는 카메라로부터 수신된 영상정보를 처리하기 위한 시스템으로, 윈도우 기반의 영상처리 장치 및 임베디드 리눅스 기반의 영상처리 장치 등 다양한 형태로서 구성이 가능하다. 또한, 범용 통합 관제 소프트웨어와 연계하기 위한 표준 프로토콜인 RTSP를 지원하기 때문에 범용 통합관제 소프트웨어와 연동구성이 가능하다.

통합관제부의 구성

통합관제부는 지능형 객체인식 CCTV 시스템의 모니터링 및 검색 기능, 백업기능 등을 수행하며, 센터의 전자지도 시스템 등과 연계해 위치 정보 표출 및 디스플레이가 가능한 시스템이다. 그림 3은 지능형 객체인식 CCTV 시스템의 핵심을 나타낸 것으로 객체 Cycle 데이터의 처리방법과 분석방법, 그리고 이미지 복원 등의 기능을 수행하는 것을 나타내고 있다.

㉮ 객체 Cycle 추적으로 측정 범위 내에 위치하는 모든 객체 추적

기존의 지능형 영상분석 시스템은 모션 디텍션 기반의 개별 객체의 분류 및 카운팅, 저장 등 기능 구현이 주를 이뤘으나, 지능형 객체인식 CCTV 시스템은 개별 객체에 대한 Cycle 추적 기법을 적용함으로서 개별 객체에 대한 검지 및 인식 등의 성능을 대폭 개선했다. 또한, 영상처리를 위한 복잡한 설정 환경을 대폭 개선해 설치 및 운용의 편의성이 증대됐다.

㉯ 이미지 Map 기술을 이용한 객체 Cycle 특성 분석

이미지 Map을 사용해 객체에 대한 Cycle의 특성을 분석 및 Cycle 관리를 통한 타 객체 Cycle과의 혼동을 최소화하며, 혼잡 Cycle 발생 시 정확한 처리가 가능하도록 구성이 가능한 시스템이다.

㉰ 수직수평변환 및 윤곽성분분석 등의 기술을 적용해 높은 문자인식률 구현

기존의 지능형 제품 중 문자인식 기능을 활용한 차량번호 인식 시스템의 경우 루프 및 레이저 등, 별도의 검지센서 및 영상검지 기법 등을 적용해 차량번호판을 인식하는 기능을 수행했다. 지능형 객체인식 CCTV 시스템은 객체에 대한 Cycle 판단을 통해 차량의 번호판 등의 문자인식 기능을 수행하며, 다양한 주행형태(가로지르기, 사선운행, 역주행 등)와 관계없이 높은 문자인식이 가능하다.

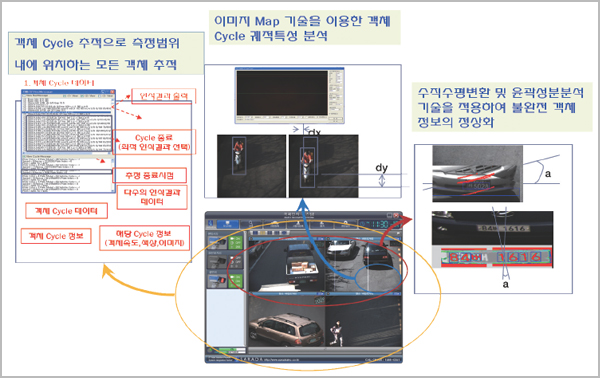

지능형 객체인식 CCTV 시스템의 핵심기술내용

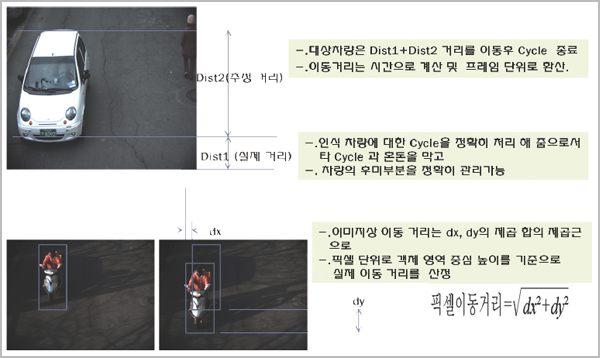

객체 인식 계산 방법

현재 지자체에서 운영 중인 지능형 객체인식 CCTV 시스템은 다양한 형태의 카메라를 지원할 뿐만 아니라, 오픈 플랫폼 기반의 범용 통합관제센터와 연동이 가능하도록 개발돼 있어 통합 관제 시스템과도 손쉽게 연동이 가능하며, 다양한 기능을 제공함으로서 사용자의 편이성 및 활용성이 높은 시스템이다. 지능형 객체인식 CCTV 시스템의 주요 기능은 다음과 같다.

- IP 카메라, HD-SDI 카메라, 아날로그 카메라뿐만 아니라 팬/틸트/줌 기능을 지원하는 스피드 돔 카메라, 포지셔닝 카메라 등 다양한 종류의 카메라를 지원하고 있다.

- 41만 화소급의 카메라뿐만 아니라 100만, 200만, 500만화소급의 고해상도 카메라도 동시에 지원함으로서 소비자의 선택의 기준을 다양하게 충족시키고 있다.

- 편리한 검색기능(객체의 색상, 속도, 방향, 문자인식 등)을 제공하고 있다.

- 오픈 플랫폼 기반의 범용 통합관제 소프트웨어와의 연계 구현을 위한 표준 RTSP 프로토콜 제공

- 직관적인 GUI 환경 제공

- 편리한 팬/틸트/줌 제어 기능

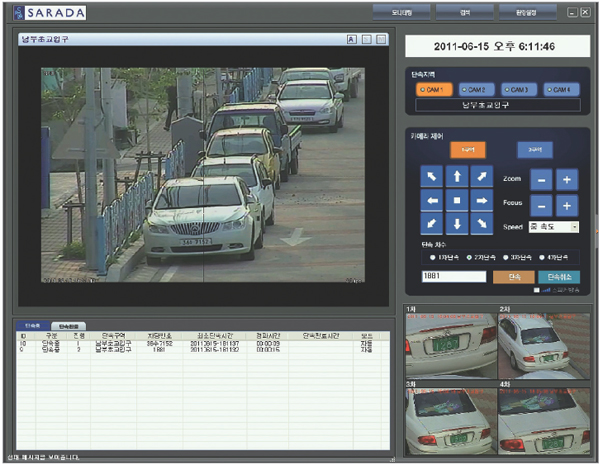

지능형 객체인식 시스템 운영 화면

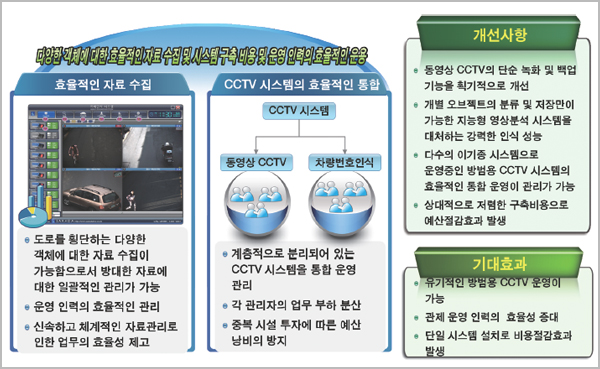

지능형 객체인식 시스템 도입 효과

하루가 다르게 발전하고 있는 방범용 CCTV 시스템의 경우 다양한 형태의 카메라를 지원해야 할 뿐만 아니라 통합 플랫폼 기반의 통합 관제 소프트웨어와의 연계구성 방안 등에 대한 요구 사항도 정의돼 있어야 한다. 또, 기존의 CCTV 시스템을 대체하는 대체재로서의 역할도 충실히 수행할 수 있어야 한다. 이를 위해 지능형 객체인식 CCTV 시스템은 표준 프로토콜 지원 및 다양한 지능형 기능을 수행해야하며 이를 통해 보다 더 광범위한 CCTV 시스템으로의 확대 적용이 가능할 것이다.
